安全门锁开关 • 配置安全回路标准触点：2NC+1NO • 小型机身，适用于狭小的安装空间 • 金属开关头部，可进行4个方向调整 • 内置3组触点，可完成多种接线方式 • 标配化的触点保证了接触的高可靠 |
|
▊ |
订购信息 |
 |
| 图片展示 |
开关型号 |
触点配置 |
导管开口/连接器 |
类型 |
|
| 门锁+把手 | 门锁 | ||||
 |
 |
D3-B2S |
2NC+1NO |
无 |
金属头 |
 |
 |
D3-B2 | 2NC+1NO | 无 | 全塑料 |
 |
 |
D3-B2S-H |
2NC+1NO |
无 |
全塑料 |
 |
BS01 |
金属 |
/ |
普通把手 |
|
 |
BS02 |
金属 |
/ |
带钥匙把手 |
|
|
▊ |

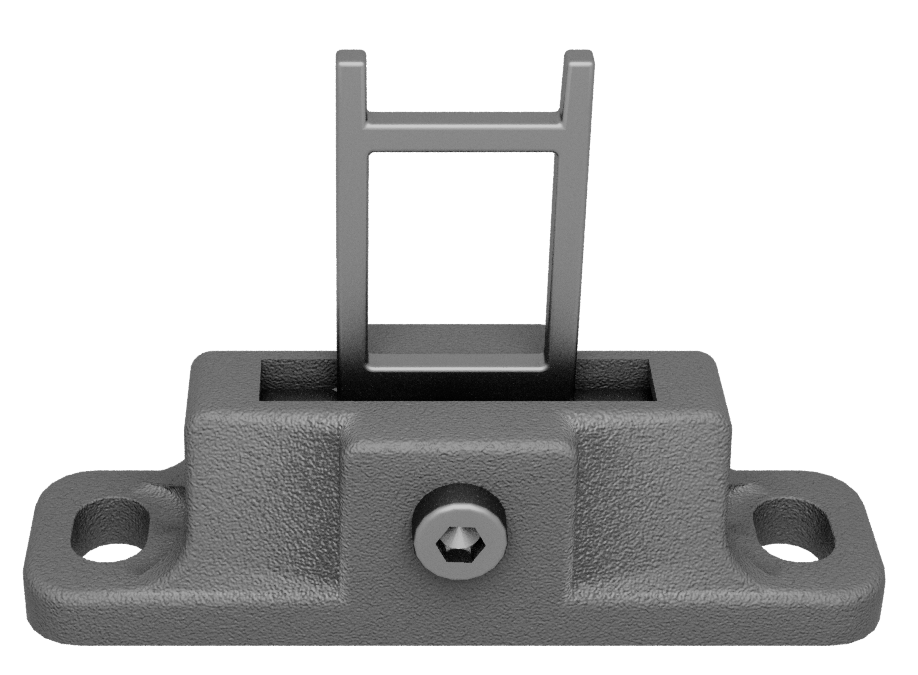

锁舌类型 |
| 名称 |
直插销 K1 |
长L型插销K2 |
宽型插销K3 |
短L型插销K4 |
活动型插销K5 |
| 外形 |
|
|
|
 |
 |
| 尺寸 |  |
 |
 |
 |
 |
| 应用 |
适用于推拉门 |
适用于旋转门 | |||
|
|
安全门闩/把手 |
|
安全门闩 BS02 |
安全门闩+内部逃生装置 BS01 |
安全门闩 BS03 |
安全门闩+内部逃生装置 BS08 |
安全门闩 BS04 |
|||
 |
 |
 |
 |
|
|||
 |
|
 |
|
|
|||
|
▊ |
性能 |
|
安全 认证 |
机械可靠性 |
Blod=2.5ⅹ10000000在100mA负载下运 行ISO 13849-1至PLe，取决于系统架构 EN 62061至SIL3，取决于系统架构 |
|
| 安全数据 |
每年使用8个周期/小时/每天24小时/365天MTTFd 356年 |
||
| 防护等级 |
IP67（不含诱导口） |
||
|
寿命*1 |
机械 |
不少于100万次 |
|
|
电气 |
不少于10万次（AC-12 250V 4A |
||
|
不少于100万次（24V AC/DC 100mA） |
|||
|
污染程度（操作环境） |
等级3 |
||
|
环境温度 |
-15~40℃ |
||
|
相对湿度 |
45-80% |
||
|
▊ |
型号和接点构成 |
|
型号 |
接点构成 (门开闭检测开关+锁定监控开关) |
接点形式 |
动作模式 |
|
D3-B2系列 |
2NC/1NO |
 |
 |
|
▊ |
外形及安装尺寸 |
|
外形及安装尺寸 |
 |
|
▊ |
头部安装方向 |
|
安装方向 |
头部更改方向 |
安全门开关头部可以 更改其安装方向，以适配 更多的安装环境。壳体位 置不变，仅改变头部方向即可。 |
 |
 |
|
▊ |
电路连接示例图 |
|
▊ |
安全联锁开关选型表 |
|
▲安全门锁开关
|
电磁门锁开关
|
电磁门锁开关
|
AI智能安全门锁
|
||
|
选 型 标 准 |
型号 |
D3-B2S |
D3SL |
D3NL |
AI box-F |
|
触点设置 |
2NC/1NO |
2NC/1NC+2NC/1NO |
4NC/2NO |
2NC/1NC+2NC/1NO |
|
|
外壳 |
ABS塑料 |
ABS塑料 |
ABS塑料 |
金属 |
|
|
头安装 |
4个方向 |
4个方向 |
4个方 |
左右方向 |
|
|
锁定力 |
130N |
2000N |
2000N |
2000N |
|
|
防护等级 |
IP67 |
IP67 |
IP67 |
IP67 |
|
|
特 征
|
操作钥匙可调节 |
◼ |
◼ |
◼ |
|
|
24VDC电磁锁定/ 机械解锁 |
◼ |
◼ |
◼ |
||
|
门监视 |
◼ |
◼ |
◼ |
◼ |
|
|
安全认证 |
安全认证 CE认证 |
◼ |
◼ |
◼ |
◼ |
|
▊ |
根据门锁数量架构安全回路 |
|
|
|
|
|
